哈囉大家好我已經好久沒寫教學了
（這話怎麼可以講得這麼自然）
因為上學期太過忙碌太過崩潰
所以部落格就一直放著長草都可以餵牛了呢呵呵
因為已經隔很久沒寫了，我想先暖個身回復一下寫教學的手感
所以今天的教學相當簡單
是從圖片中取出筆跡
什麼時候會用到這技巧呢？
例如想把隨筆的塗鴉轉換成電子檔
或是習慣先用鉛筆畫線稿再丟進電腦上色的人
或是正在修電子電路實驗二，實驗報告要求寄電子檔，卻又沒天良的要求繁複推導過程，因而崩潰的苦命電機系大二學生（咦？）
由於在下生性害羞，手繪作品鳥鳥的不敢拿出來獻醜
所以就先用電子電路實驗二，第三次實驗的預報問題當作範例圖片
各位當然可以把這技巧應用到正常的面向上例如漫畫或設計草稿
至於想要抄這題解答的同學們，我先說我覺得我好像寫錯了 XD
1. 首先大家可以看到我在拍這張圖的時候相當隨便
因為只是要放進報告裡的嘛稍微弄弄就好了
整張圖根本是歪的這樣不行
所以先來把他調正
先選擇 多邊形套索工具（Polygonal Lasso Tool）
把四個（你認為的）邊界選取起來
複製一份背景圖層，點選這個按鈕做出遮色片
至於舊的背景圖層可以先點眼睛把它隱藏，應該是用不到了

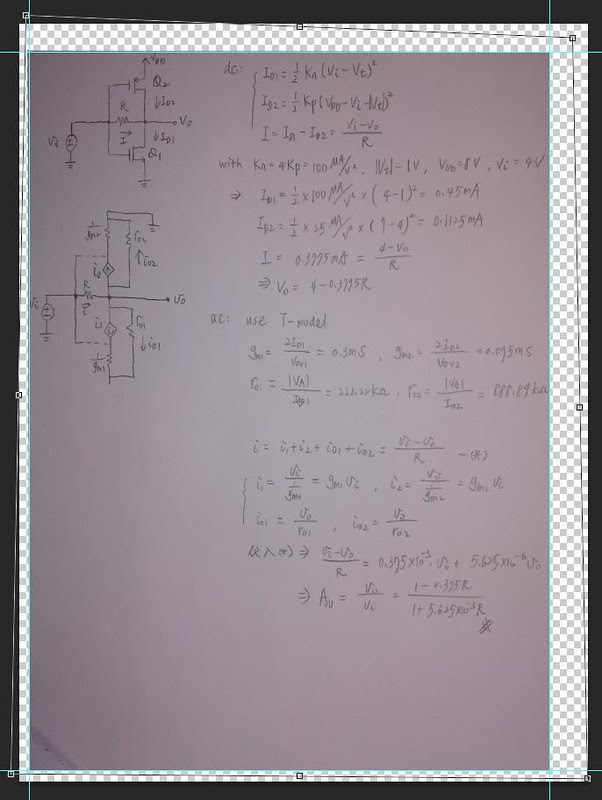

2. 使用 編輯 > 變形 > 透視（Edit > Transform > Distort）
把它調成長方形
可以拉出四條參考線來確認他是水平或鉛垂
方法是從邊邊的尺規上直接拖曳出來就可以了
（沒有看見尺規的話，快捷鍵是 ctrl + R）
至於把參考線隱藏的方式是拖曳回邊界
3. 把圖調成長方形之後，就要正式來把它弄成白底黑字囉
使用 濾鏡 > 其他 > 顏色快調（Filter > Other > High Pass）
數值調到你覺得筆跡清楚，以這張來說是 9.8 附近
寫到這邊大家有沒有一種熟悉的感受呢？
我個人是有一點思鄉情懷啦
畢竟很久沒寫教學了
又想到之前的 High Pass 系列
那股從眼眶溢出的酸甜究竟是...
咳咳，假掰結束
說到這 High Pass，Photoshop 中文翻譯得實在有夠詭異
身為一個電機系的學生
當然要來講一下什麼是 High Pass Filter 以及它的 3dB frequency 推導...
呃，還是留到後面再說好了，不然應該大家都轉台了
4. 總之，現在已經有一張筆跡清楚的東西了
但是顏色相當昏暗
所以加個 臨界值（Threshold） 調整圖層
（不，我是不會講 Threshold Voltage 跟 MOSFET 的運作原理的
這跟這教學一點關係都沒有）
反正是把 Threshold 調成筆跡清楚的黑底白字
以這張圖來說大概是 121 左右
如果調太低會讓筆跡被吃掉
調太高則可能會出現太多雜訊艾姿乙哦~
5. 然後就結束了，好快
結語
好我終於可以講 High Pass 了
反正大概不會有人認真看我就隨便講 XD
High Pass 從字面上就可以看出來是「高的通過」的意思
但是是什麼東西很高呢？姚明嗎還是 Howard
這邊的高指的是高頻率
以音樂來說，就是聽起來高的聲音
但是以影像來說，是指明暗變化快的地方
可以說成是黑旁邊是白白旁邊是黑的地方
剛好這次我們想做的是把筆跡提出來，而筆跡就是高頻的地方
所以用 High Pass 相當合適，可以把筆跡提出來
同時去除明暗變化慢的地方（例如紙張的一些陰影等等）
（而同時可以看出顏色快調這翻譯有多詭異）
當然，你不知道 High Pass 是啥東東也不會怎樣
至少我之前不知道也是用得很高興還寫了一堆教學...
另外，我上面說不會去講 Threshold Voltage 還說這跟教學無關
但是這張圖就是在推導 CMOS，和 Threshold Voltage 有莫大的關係...
雖然說這張圖我總覺得哪裡寫得怪怪的
當然你寫 BJT 本教學還是可以成立的（毆飛）
但這次我就真的很確定我應該是寫錯了，因為我根本不知道題目在問什麼
大家如果有任何想做的效果請到 留言板 來問我喔！
或是我的 Plurk：http://www.plurk.com/khdreamer
或是我不太知道怎麼用的小粉絲專頁：http://www.facebook.com/khdreamer
或是社群界的晚輩但是一出場聲勢浩大的Google+：https://plus.google.com/106759031546928501237
